🏢전기공사업체의 에너지모니터링, 원격 및 조명제어 배관배선

에너지모니터링 시스템은 냉난방 에너지의 사용량을 최소화하고,

신재생 에너지를 활용하여 에너지 소요량을 최소화 하는 시스템이다.

부하장비의 에너지사용량과 장비성능, 실내환경의 에너지 소비량 및 비용조회 분석 등

에너지 효율의 최적화를 도모하기 위한 건물 에너지 통합관리를 추구한다.

2. 기능

1. 데이터 수집 및 표시 : 대상건물에서 생산,저장,사용하는 에너지를 에너지원별(전기/연료/열 등) 데이터를 수집 및 표시

2. 데이터 조회 : 일간, 주간, 월간, 년간 등 특정 기간을 설정하여 데이터를 조회

3. 에너지소비 현황 분석 : 에너지 용도에 대한 소비현황 및 증감 분석

4. 에너지 비용 조회 및 분석 : 에너지 사용량에 따른 비용 조회

5. 계측기 및 데이터 관리 : 데이터를 제공하는 계측기와 데이터 관리

하위 시스템은 에너지모니터링 시스템에 15분 단위 이하로 데이터를 제공하고, 표준 프로토콜을 이용하여 데이터 연동에 지장이 없도록 설치된다고 한다.

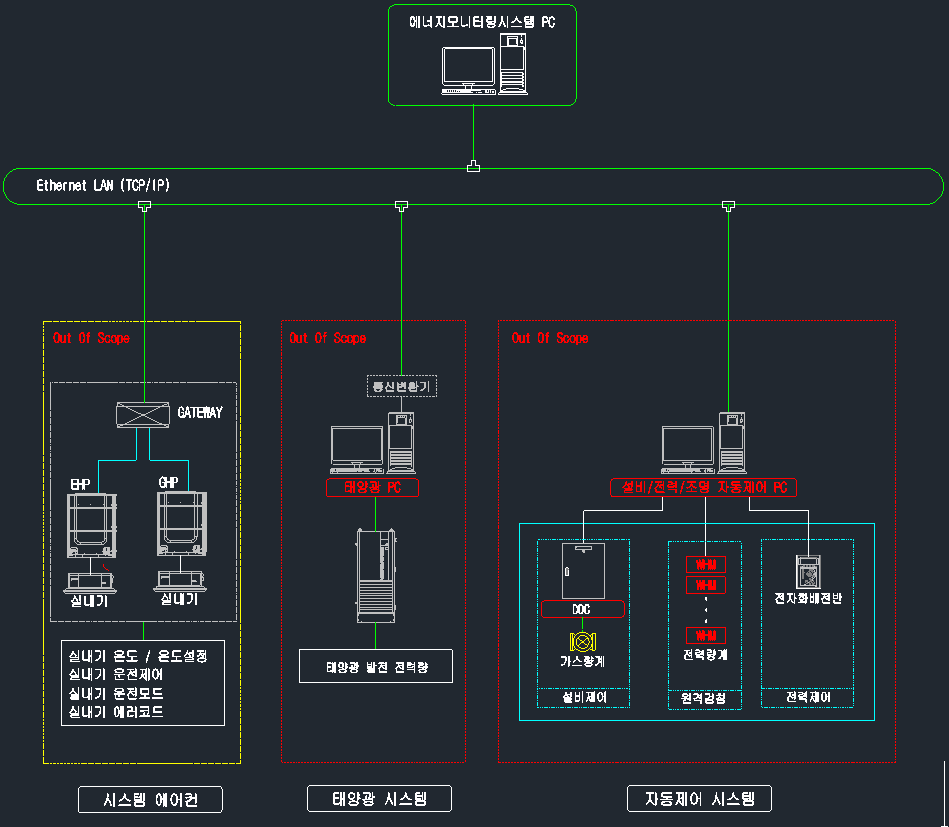

에너지모니터링을 활용하는 건물을 구축 시 에너지모니터링 시스템과 하위시스템과의 배관 배선 공사와 PC, 통신기기 연결 지원 등은 전기공사업체에서 주로 내역이 잡혀있기 때문에 위와 같은 구성도를 이해해야 한다.

전기공사업체에서는 원격컴퓨터로 가는 데이터를 제공하기 위해 각 층에 있는 판넬마다 통신선 배관 배선 공사가 필요하다.

DDC판넬 (설비제어용 Direct Digital Controller) 에서부터 LAN선으로 데이터를 원격컴퓨터로 전달한다.

여기서 CV케이블은 UPS로부터 전원을 받는 용도이다.

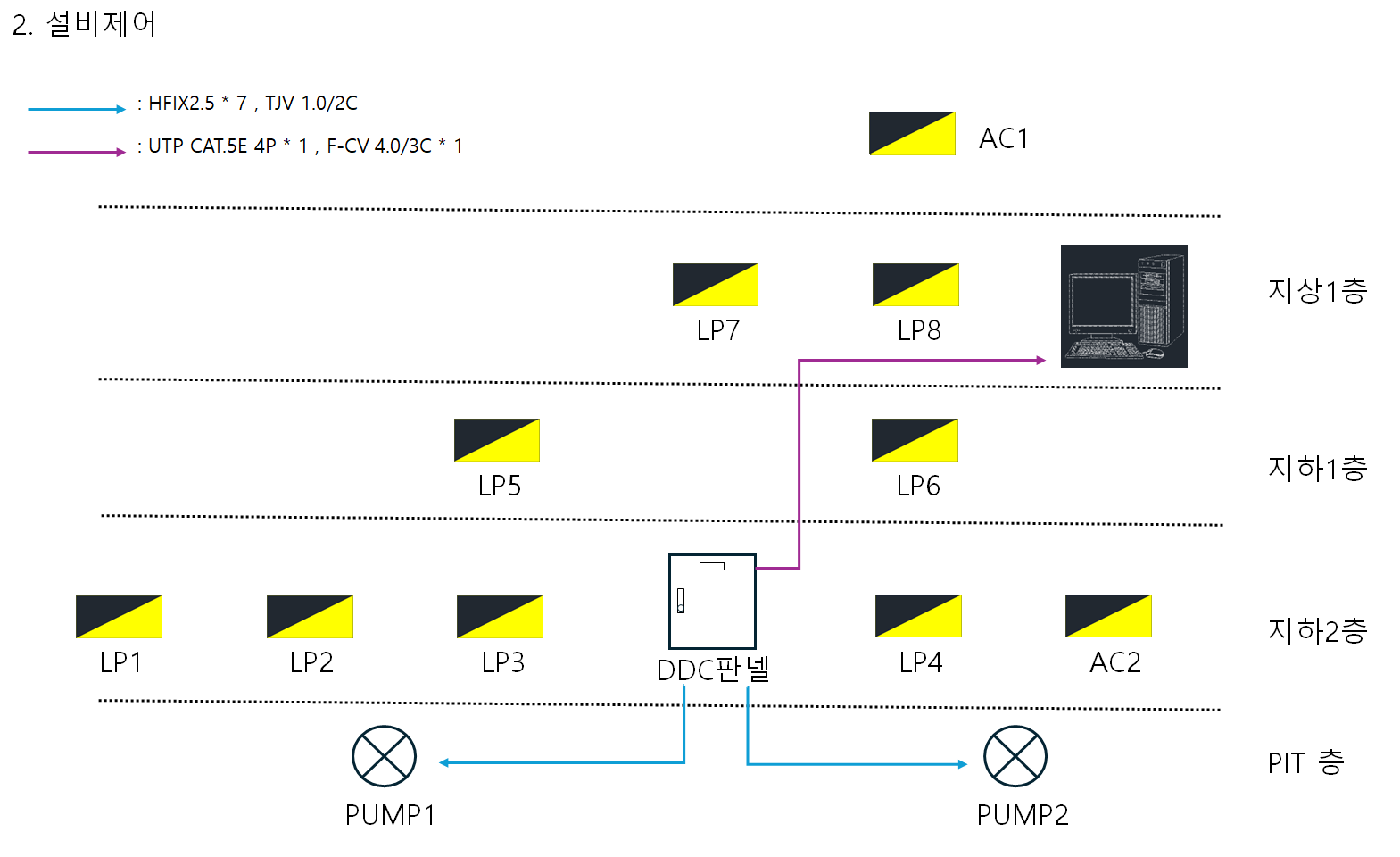

설비제어를 담당하는 DDC 판넬에서 각 층에 있는 열원설비(보일러, 냉온수기)나 공조설비(공조기, 휀), 위생설비(고가수조) 등은 전기공사업체가 아닌 원격제어업체에서 노출배관으로 작업을 대부분 한다.

하지만, 전기공사업체의 내역에 잡혀있는 매입배관인 경우는 전기공사업체가 작업을 한다.

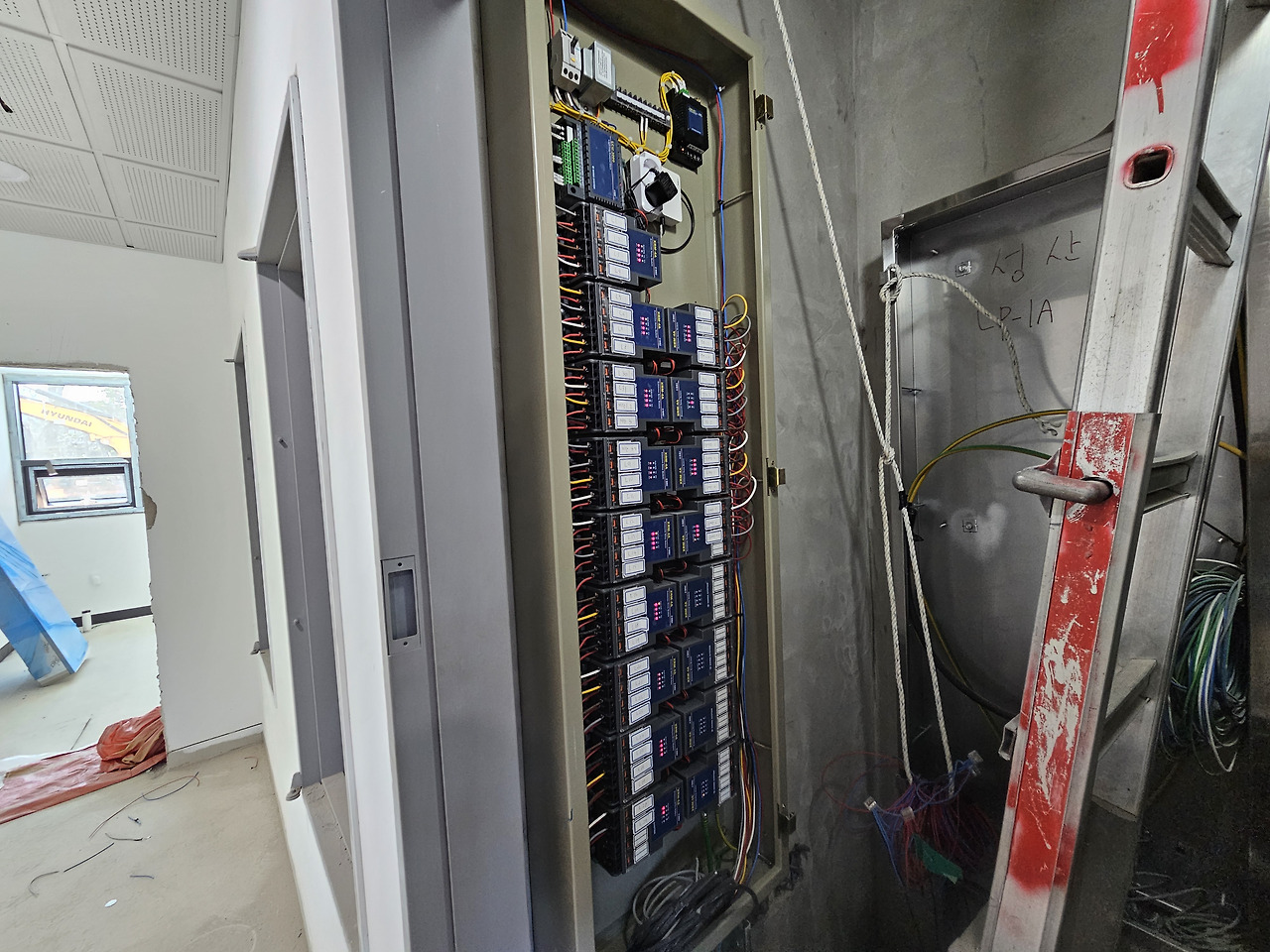

LCP 판넬은 전원판넬 옆에 붙어있다.

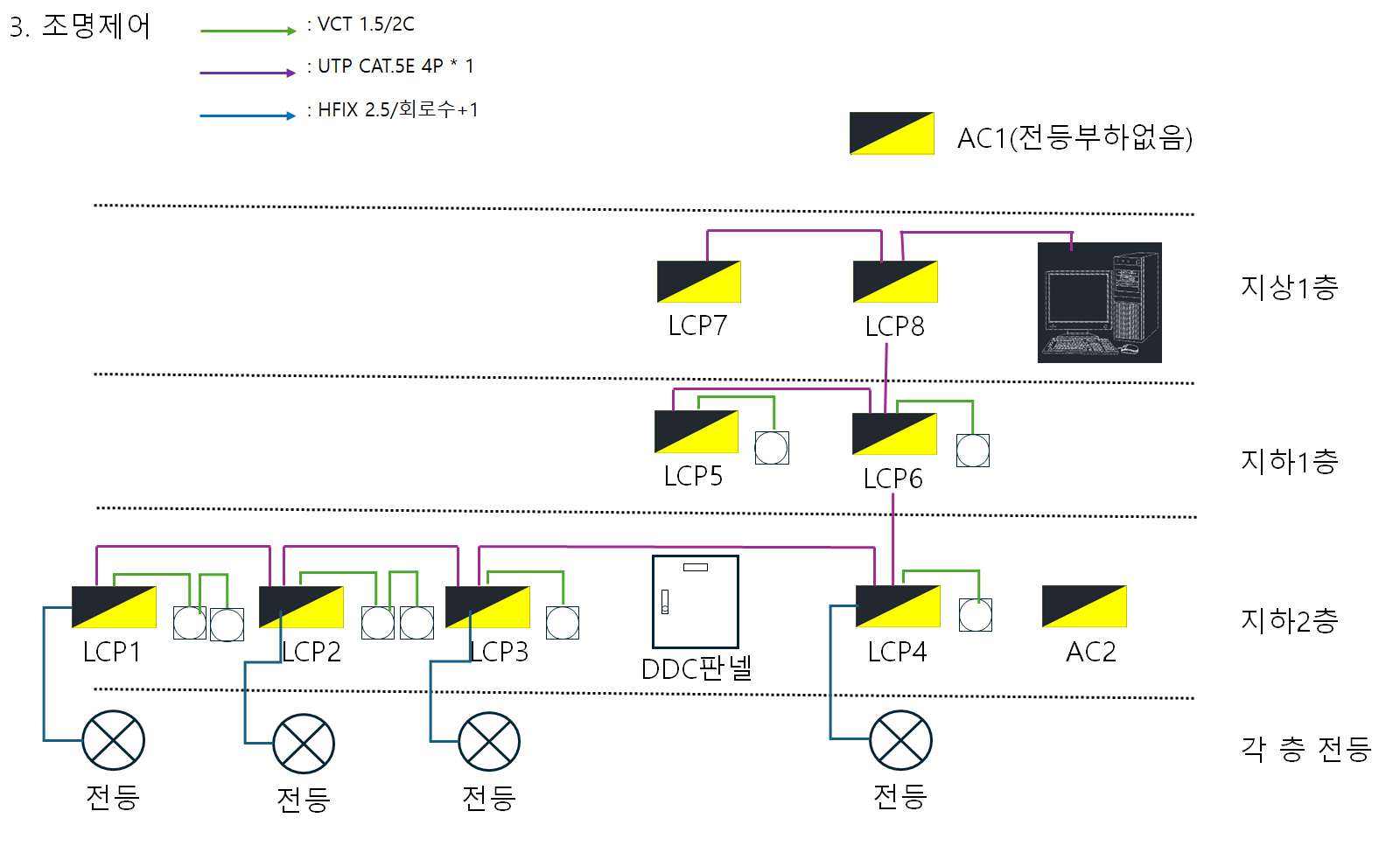

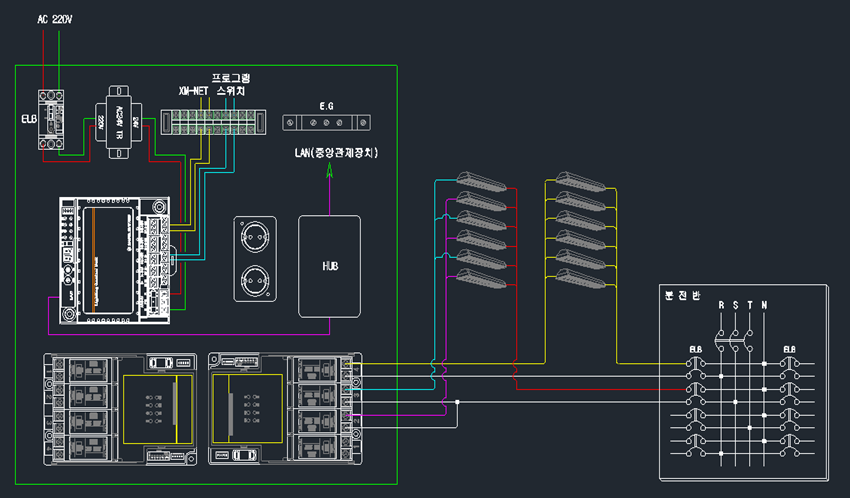

전등부하와 LCP판넬 사이의 결선도는 아래 사진과 같다.

터치스위치(TPSM:Touch Program Switch Module)는 LCP판넬에서 프로그램 스위치에 연결한다.

* 조명 마스터 제어기 (LCU : Lighting control Unit)

신아시스템 제품으로 데이터 설정 및 운영이 독자적으로 가능한 완전 독립형 조명 전용 제어기

* 조명 릴레이 제어기 (ERM : Extesion Relay Module)

신아시스템 제품으로 근거리 조명을 제어한다, 전등부하가 늘어날수록 제어기를 추가하여 확장할 수 있다.
