[CAD] 전기도면 설계 시 쓸만한 명령어 ( DIVIDE )

1. PDMODE (Point Display Mode)

1-1. 기능

점(point)의 표시 모양을 바꾸는 명령어로 CAD에서 점은 기본적으로 아주 작은 점으로 표시되어 잘 안 보이는데, PDMODE를 이용하면 십자, 원, X자, 사각형 등 다양한 모양으로 바꿀 수 있다.



1-2. 사용법





명령어를 적고 점 스타일을 선택하고 엔터를 누르면 된다.

포인트 스타일 종류





2. DIVIDE 분할

2-1. 기능 : 선(Line), 호(Arc), 원(Circle) 등의 객체를 균등한 개수로 분할하고, 그 위치에 점(Point)을 찍어준다. 여기서 점의 스타일은 PDMODE에서 정해준다.



2-2. 사용법



원하는 구역에 기준점인 LINE을 그려주고, DIVIDE 명령어를 친다.

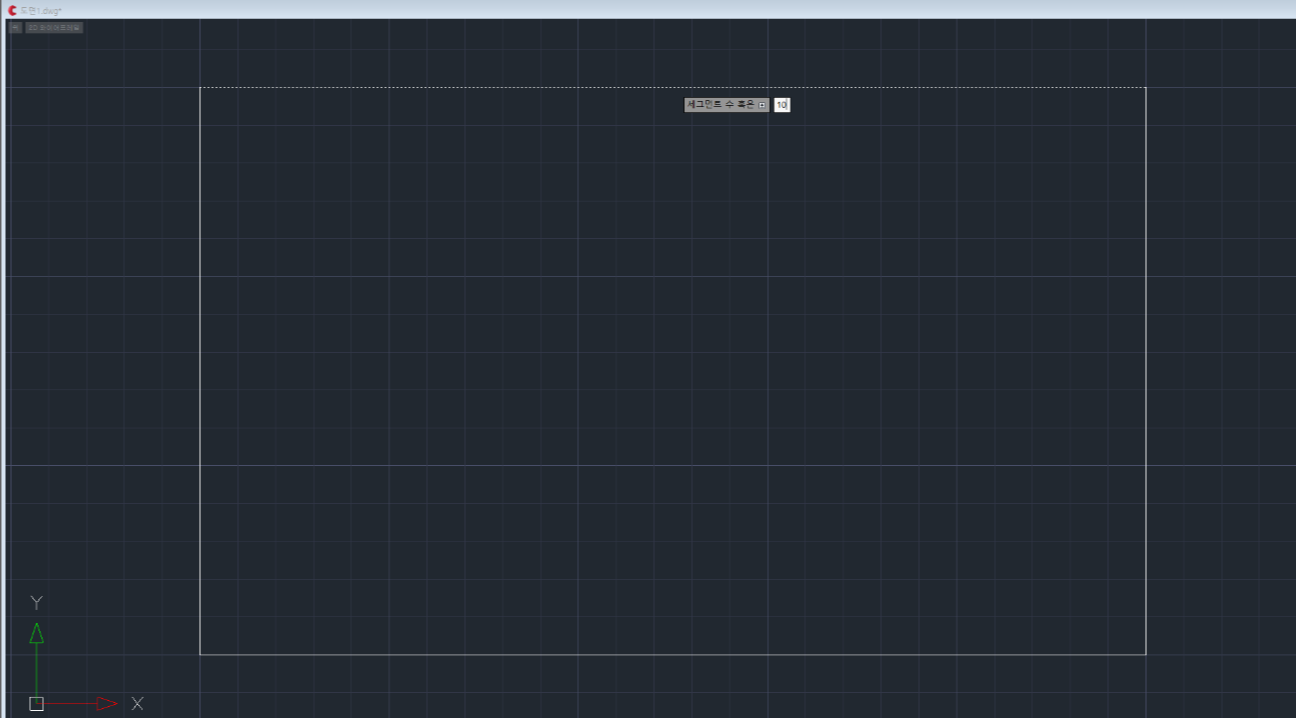

윗 면을 10개의 선으로 균등하게 분할하려고 한다면 10을 기입한다.

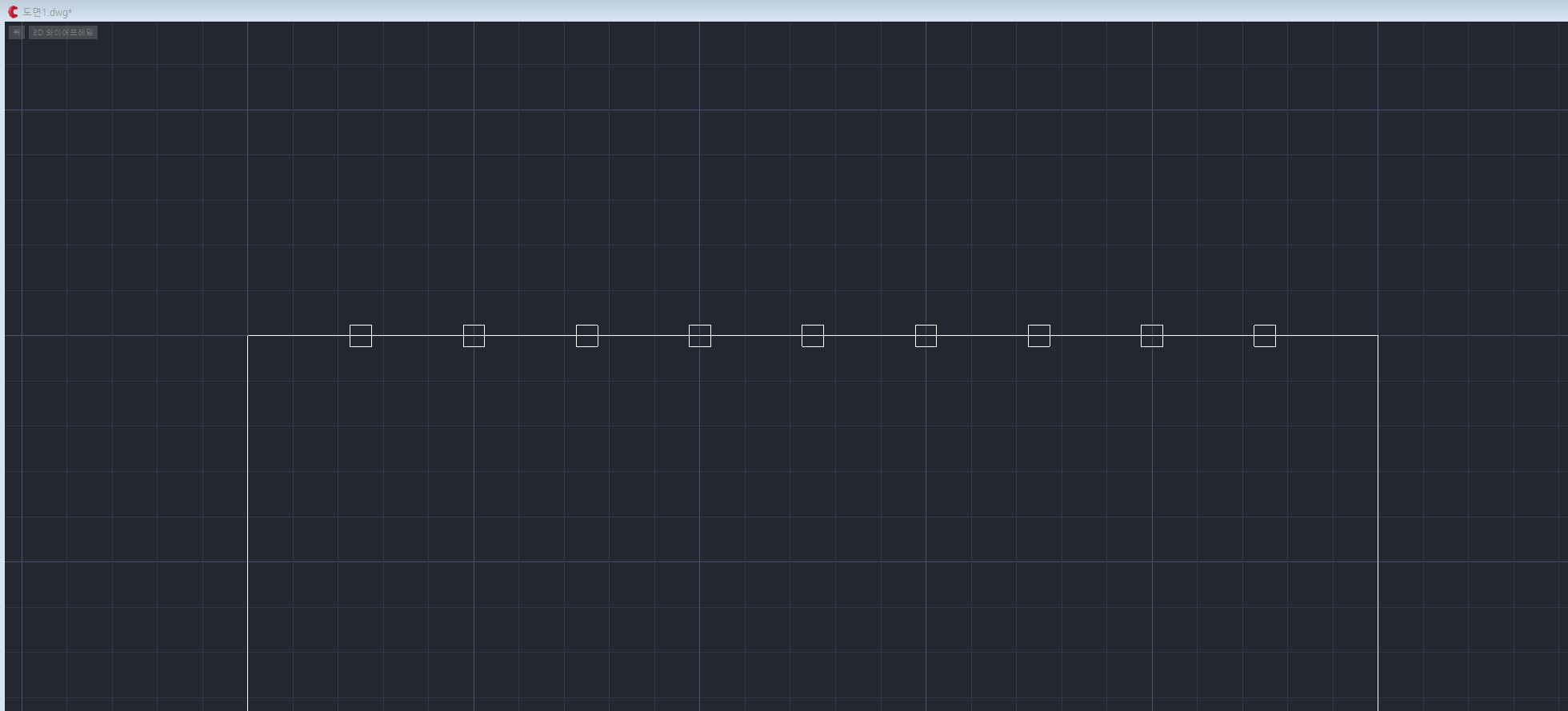

그럼 9개의 포인트들이 생긴다.









3. DIVIDE 와 PDMODE 활용

DIVIDE를 활용하여 원하는 구역에 전등을 배치 시킬 수 있다.

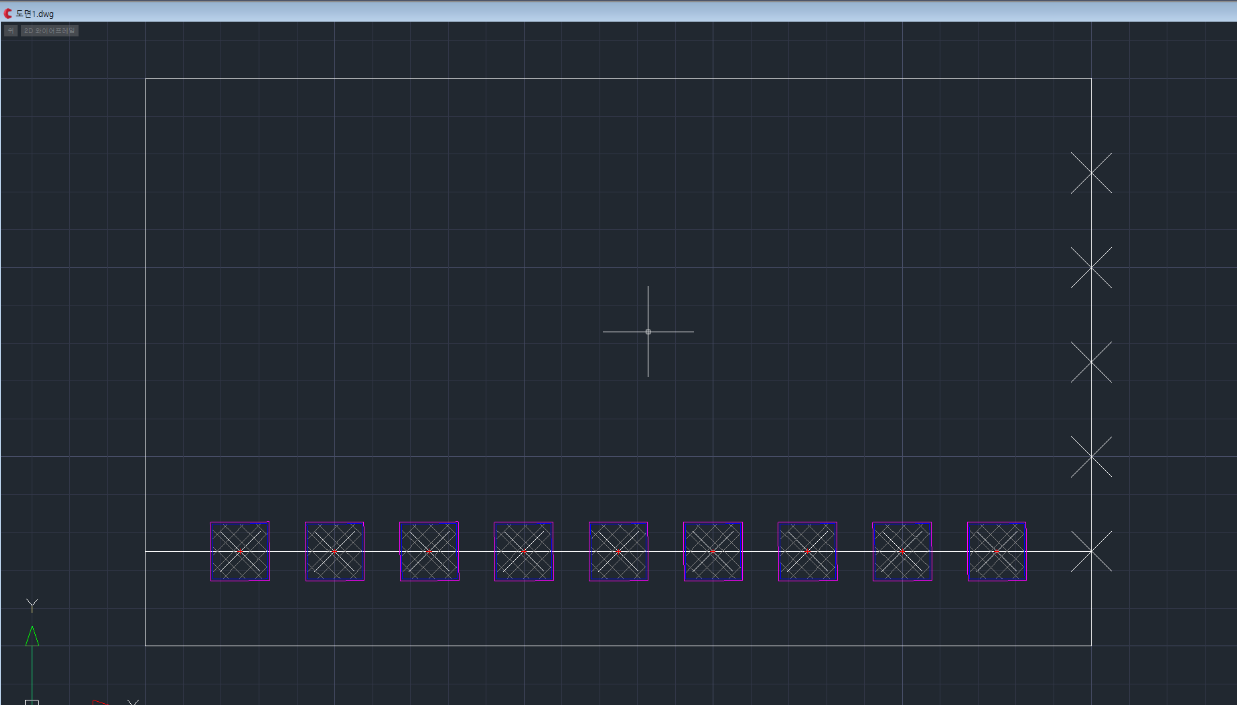

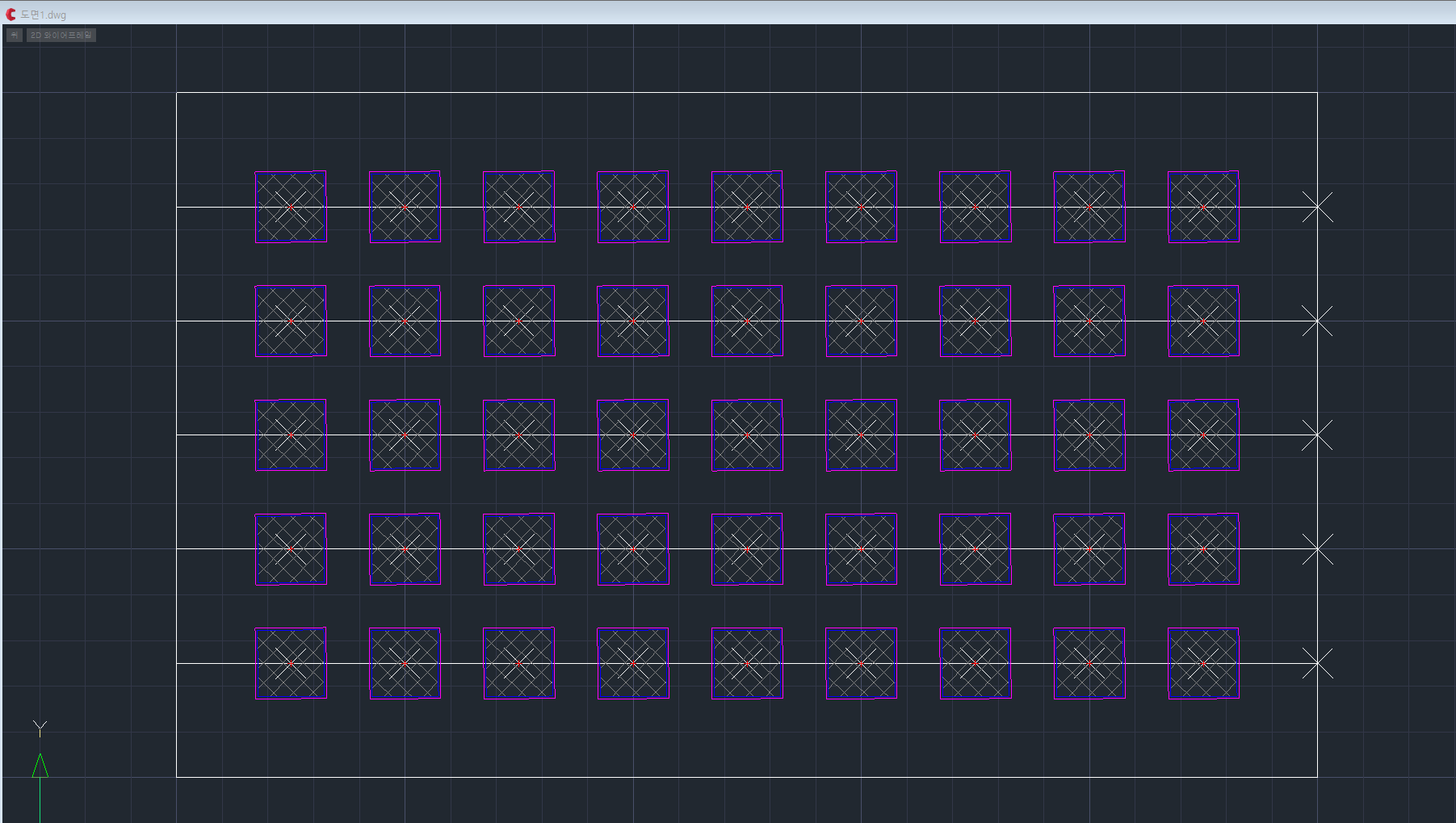

구역의 한 변을 분할 시키고, 포인트에 등기구를 맞춘 후 COPY시키면 아래와 같이 등을 일정한 간격으로 배치시킬 수 있다.







마무리는 PDMODE로 1번을 선택한 후 점모양을 없애면 깔끔하게 정리 할 수 있다.
